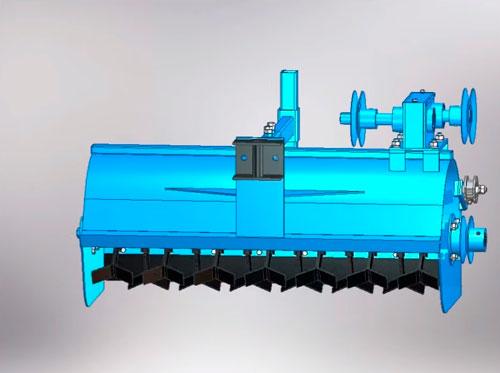

Мульчер переднього підключення КУ13 для мотоблоку

Мульчер переднього підключення КУ13 для мотоблоку

Мульчери використовують для подрібнення рослин, порослі, пожнивних залишків і т.д. Пристрій може агрегатуватися з мотоблоками водяного охолодження від 10 к.с., а також з мототракторами (з тими, що на базі водяного мотоблоку з використанням комплекту переобладнання – КІТ-набору).

Пристрій приводиться в дію за допомогою ремінної передачі. Є дві модифікації: з переднім та заднім підключенням.

Основні елементи мульчера:

Корпус з причіпним пристроєм та захисним кожухом.
Причіпний пристрій.
Вал мульчер з ножами.
Редуктор.
Система натягувачів та ланцюгової передачі обертання.
Опорне колесо.
Корпус мульчера виготовлений з профільної труби, перетин - 40х20х2 мм, двох куточків - 32х32х3 мм, а також кожуха та бічних стінок з листової сталі, товщиною два мм та чотири мм відповідно.

Причіпний пристрій універсальний, підходить для мотоблоків із двигуном водяного охолодження та мототракторів на базі КІТ-набору. Приєднується в робочому положенні до передньої балки.

Щоб передати обертання від шківа на вал мульчера розроблено спеціальний редуктор із встановленими шестернями оригінальної розробки. Передача крутного моменту здійснюється за допомогою ланцюгової передачі та системи зірочок. Є натягувач ланцюга.

Натяг ременя регулюється за допомогою усунення редуктора (у кріпленні для установки редуктора є спеціальні пази).

Вал мульчера виготовлений із сталевої труби діаметром 50 мм, завдовжки – 880 мм. До валу зі зміщенням приварені кріплення для встановлення ножів. Вони попарно встановлюються у відповідні кріплення.

Усього на вал мульчера встановлено 36 ножів. Вони виготовлені з конструкційної сталі марки 45 і мають заточену кромку. Товщина ножа складає 4 мм. Також деталі проходять додаткову термічну обробку. Плавну роботу всіх валів забезпечують встановлені підшипники.

У агрегаті є спеціальне опорне колесо з регулюванням положення та висоти.

Принцип роботи

Крутний момент від маховика двигуна мотоблока або мототрактора за допомогою ременной передачі передається на шків редуктора, який приводить в дію вал. На протилежному боці валу редуктора встановлена ​​зірочка. Обертання передається на вал мульчера через ланцюгову передачу.

Стандартна комплектація:

Мульчер у зборі з колесом транспортування.

Ремінь у комплектацію не входить.

Габаритні розміри:
Висота - 544 мм.
Ширина - 1070 мм.
Довжина - 450 мм (без причіпного та опорного колеса).
Вага - 70 кг
