Картоплекопач вібраційний ZIRKA-105 під ВОМ на мотоблок з ходозменшувачем (без карданного валу) (КК18)

Картоплекопач вібраційний ZIRKA-105 під ВОМ на мотоблок з ходозменшувачем  без карданного валу   КК18

Карданний вал в комплект не входить і отримується окремо.

Двухэксцентриковый вібраційний картоплекопач може агрегатуватися з мотоблоками від 6 л. с., які оснащені двигуном повітряного охолодження і мають задній ВОМ зі шпонковим пазом. Для мотоблоків з шліцьовим валом потрібно виготовити перехідник, і внести зміни в конструкцію. Конструктивною особливістю даної моделі картоплекопач є вбудований понижуючий редуктор і привід від вала відбору потужності мотоблока. Редуктор картоплекопач КК18 спеціально розроблений для мотоблоків, які оснащені редукторним уменьшителем ходу, виробництва «Гачків» або серійним.

Для нормальної роботи картоплекопач бажано попередньо очистити ділянку від бадилля.

Принцип роботи

Первинний вал редуктора або вал-шестерня картоплекопалки отримує обертання від валу відбору потужності мотоблока через карданний вал. Карданний вал в комплект не входить і отримується окремо. З вторинного валу редуктора картоплекопач обертання передається на два ексцентрика, які за допомогою спеціальних штовхачів передають зворотно-поступальний рух на гуркіт і ніж. В процесі прибирання ніж підрізає шар ґрунту з бульбами та подає його на гуркіт, де він очищається від грунту і викидається на її поверхню. Привід ножа і гуркоту здійснюється від окремих ексцентриків, що дозволяє знизити вібрації в процесі прибирання.

Регулювання глибини викопування залежить від діаметра коліс, які встановлені на мотоблоці. Опорні колеса картоплекопач використовуються для регулювання кута атаки. Причіпний пристрій приварене.

Конструкція

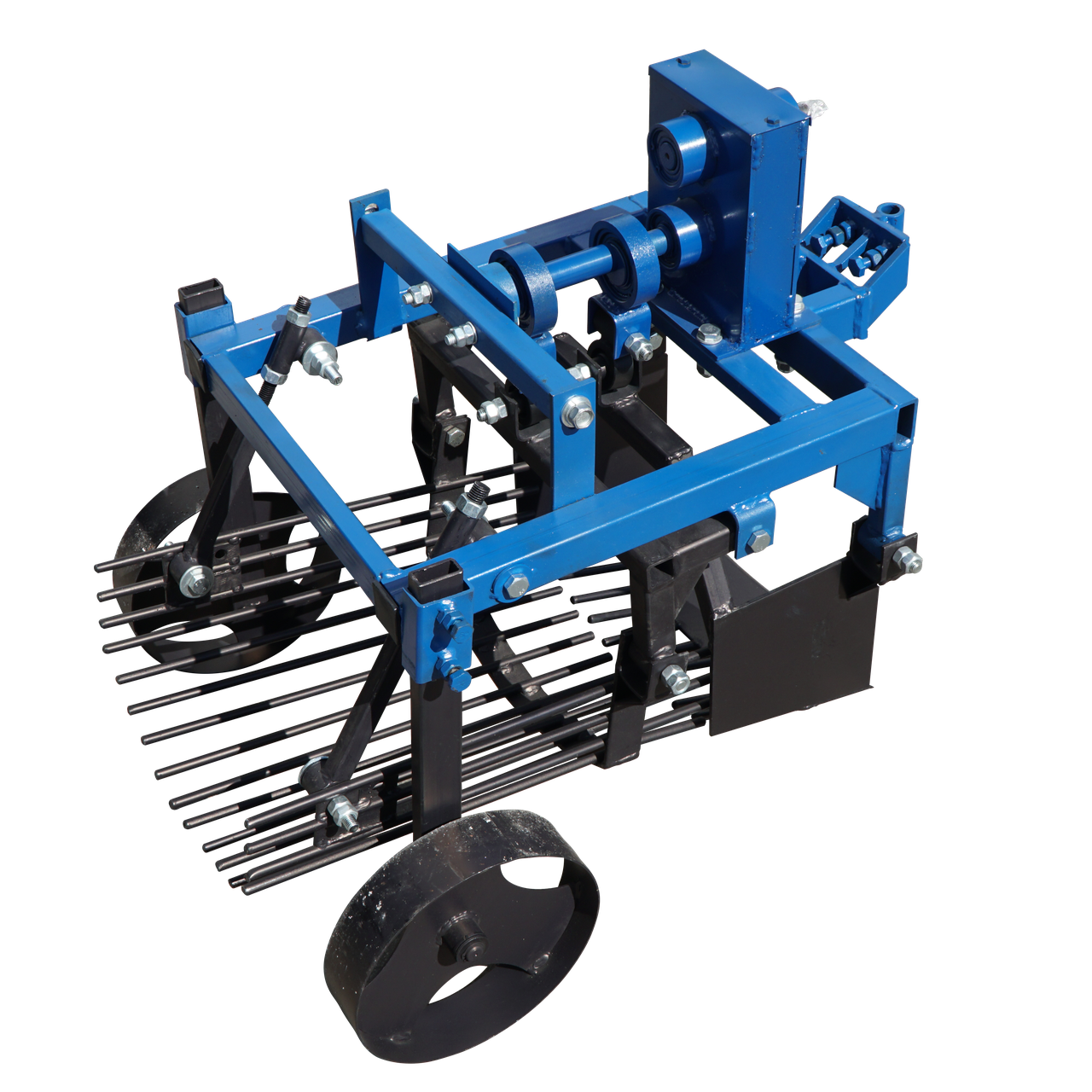

У конструкції картоплекопач можна виділити наступні елементи:

• рама;
• редуктор;
• вал з штовхачами;
• активний ніж;
• гуркіт;
• причіпний пристрій;
• опорні колеса.

Поздовжня рами картоплекопач виготовлена зі сталевої профільної труби перетином 40 × 40 мм, товщина стінки 2 мм Її довжина – 495 мм Поперечна частина рами картоплесаджалки до мотоблоку виготовлена з профільної труби 50 × 25 мм, товщина стінки складає 3 мм, а її довжина становить 446 мм. Також є додаткові перемички та підсилювачі, для забезпечення міцності і надійності конструкції.

Редуктор має набір шестерень, який дозволяє отримати коефіцієнт редукції 3,5, тобто звороти, що надходять на вал картоплекопач, будуть в 3,5 рази нижче, ніж оберти валу відбору потужності мотоблока, що дозволяє працювати з картоплекопалки при комфортному рівні обертання і вібрації пристрою. Вал-шестерня виготовлений із сталі марки 45 і має 15 зубів, модуль зуба – 2,5. Нижній вал виготовлений з 45-ї стали, на нього встановлена велика шестерня, яка має 52 зуба. Модуль зуба – 2,5.

Активний ніж має товщину 5 мм і ширину 382 мм

Гуркіт має всього 17 зубців, довжина яких становить 500 мм.

Причіпний пристрій стандартне для мотоблоків з двигуном повітряного охолодження, типу Zirka-105. Опорні колеса кріпляться на болтові з'єднання.

Габаритні розміри:

• висота – 674 мм;
• ширина – 681 мм;
• довжина – 849 мм
• вага виробу – 49,3 кг
