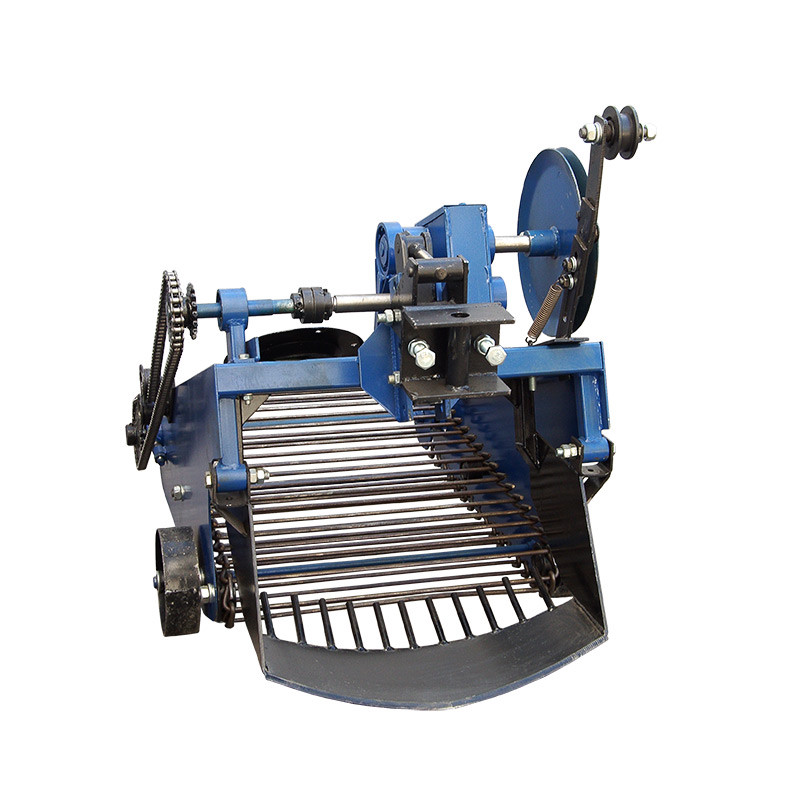

Картоплекопувач вібраційний транспортерний під мототрактор 1-т з гідравлікою КК 11

Картоплекопувач вібраційний транспортерний під мототрактор з гідравлікою КК 11

Транспортерна картоплекопалка КК11 призначена для використання із заводськими мототракторами оснащеними одноточковим причіпним вузлом та гідравлічною системою підйому. Для забезпечення компенсації довжини ременя під час підйому копалки використовується натягувач ременя з компенсатором.

Головна особливість даного типу картоплекопалок – транспортерна стрічка – забезпечує якісне очищення бульб від землі та бадилля. Транспортерна картоплекопалка призначена для механізації збору врожаю картоплі та інших коренеплодів, що розташовуються на глибині не більше 15 сантиметрів (ріпа, часник, цибуля, червоний буряк).

Оптимальний розмір ділянки – до 5 га. Головна перевага транспортерної картоплекопалки, в порівнянні з вібраційними копалками - менше пошкодження викопаних бульб і більша продуктивність. Це стало можливим завдяки використанню конструкції виробу транспортерної стрічки.

Для якісного збирання врожаю земля має бути просохла і досить пухка, щоб ніж та транспортер не забивалися. Бур'яни (особливо їх коріння) та зелене бадилля можуть перешкоджати нормальному функціонуванню обладнання, тому ділянку краще заздалегідь очистити.

Траспортерна картоплекопалка складається з таких вузлів:

посиленої рами, виготовленої із сталевого профілю 40*40 мм та 40*20 мм;
бортів виконаних із металевого листа товщиною 3 мм;
активного ножа шириною 455 мм, який може заглиблюватись на 15 см;
транспортера, що складається з міцних сталевих прутів діаметром 7 мм;
приводного механізму ножа та транспортера;
натяжного ролика;
коліс;
причіпного вузла.
Базовий комплект постачання:

1.     Довгий шків діаметром 140 мм на кошик зчеплення мототрактора.

2.     Шків діаметром 270 мм на картоплекопалку.

3.     Зчіпний вузол для мототрактора з гідравлікою.

4.     Натягувач компенсатор.

Ремінна передача передає обертання від ведучого шківа мототрактора до веденого шківа картоплекопалки та активізує роботу редуктора. Транспортер рухається від редуктора через ланцюгову передачу. Ніж активізується від шатуна з ексцентриком, які також пов'язані з механізмом редуктора.

Під час збирання картоплі ніж підрізає ґрунт із картоплею та подає на стрічку. Рухаючись транспортерною стрічкою, бульби відокремлюються від землі і викидаються на поверхню.

Транспортерна картоплекопалка КК11 – продуктивне навісне обладнання для збирання врожаю коренеплодів на малих та великих земельних ділянках.
