Комплект для посадки картоплі ZIRKA-105 (КС1) Ø280

Комплект для посадки картоплі ZIRKA-105 (КС1)

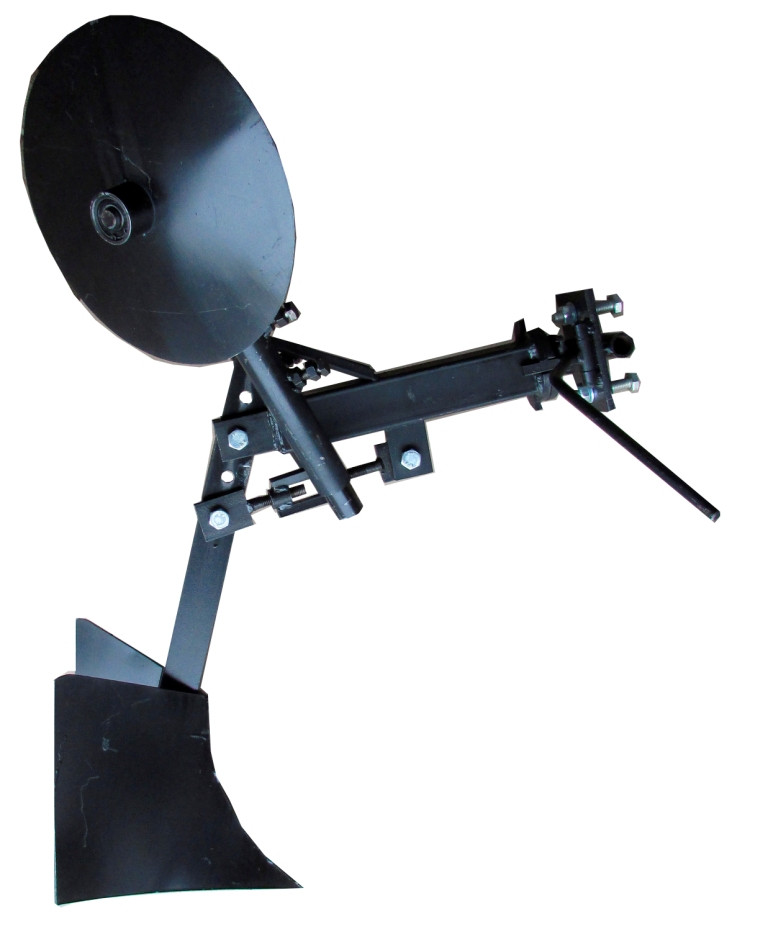

Комплект для посадки картоплі Z-105 являє собою поворотний механізм, який з одного боку має кріплення для установки сошника, а з протилежного — кріплення для установки дискових підгортачів. Цей пристрій підходить для підключення до мотоблоків з двигуном повітряного охолодження.

Особливості конструкції:

Приєднання до мотоблоку здійснюється за допомогою причіпного вузла з втулкою (висота 60 мм, внутр. Ø18,5 мм). Причіпний вузол зварної. Є розпірні болти.

Рама виготовлена з профільної труби 50 х 50 х 2 х 260. Є ручка-фіксатор поворотного механізму з пружиною. Обертання відбувається на 180^про перпендикулярно до площини руху культиватора.

Є втулки для кріплення окучников з болтовим кріпленням, які дають можливість регулювання положення висоти і кута підгортачів. Кріплення окучников зварені з рамою, тому можливість регулювання ширини між підгортальниками відсутня.

Дискові окучники виготовлені з листової сталі товщиною 2 мм і мають діаметр 280 мм. В окучниках встановлено два 202 підшипника.

Сошник має стійку, виготовлену із сталевої смуги 10 х 50 х 400 мм, яка має 6 кріпильних отворів діаметром 12.5 мм. Ці кріпильні отвори забезпечують можливість регулювання висоти положення сошника. Сошник виготовлений з листової сталі 2 х 213 х 345 мм

Також є болтове кріплення — талреп для регулювання кута атаки сошника.

Принцип дії:

Повний цикл посадки відбувається за два заходи. При першому ви нарізаєте грядку за допомогою сошника, після чого необхідно вручну викласти картоплю в грядку. Після цього переводите поворотний механізм в положення, при якому окучники опиняться в робочому стані. Роблячи прохід в зворотному напрямку, ви присыпаете грядку з картоплею.

Стандартна комплектація:

• поворотний механізм з причіпним пристроєм: 1 шт.;
• дискові окучники Ø280 мм: 2 шт.;
• сошник: 1 шт..

Технічні параметри:

• вага: 11.5 кг
