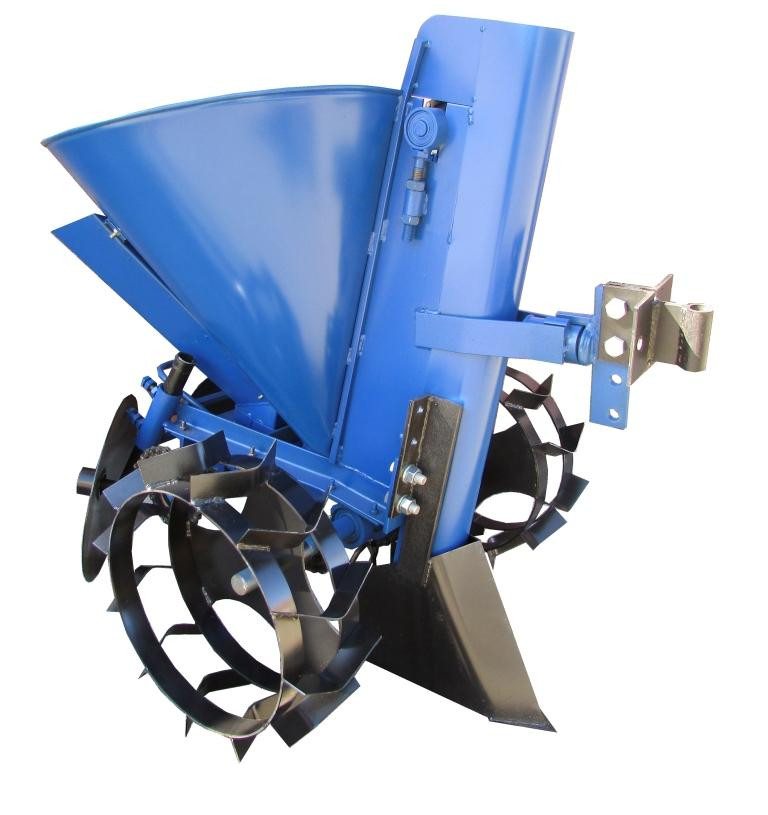

Картоплесаджалка однорядна АПК Ц-М КС8

Картоплесаджалка АПК Ц-М (КС8)

Однорядна ланцюгова картоплесаджалка з бункером для внесення мінеральних добрив призначена для механізації посадки картоплі та одночасного внесення добрив. Агрегатується з мотоблоками та мототракторами потужністю від 6 к.с.

Принцип дії картоплесаджалки з бункером для добрив:

Приводи механізму посадки та дозування добрив наводяться у дії від опорних коліс через приводний вал. Обертальний момент з приводного валу передається на механізм посадки і пристрій, що дозує, через ланцюгову передачу, оснащену роликовим натягувачем. Натягувач необхідний виключення провисання ланцюга після регулювання кроку посадки і частоти внесення добрив. Регулювання здійснюється шляхом переміщення ланцюга на додаткові зірочки.

Конструкція основних вузлів картоплесаджалки для мотоблоку:

1.     Опорні колеса та приводний вал:

колеса-грунтозачепи мають діаметр 340 мм, товщина обода – 3 мм, ширина – 110 мм;
діаметр приводного валу 25 мм.
2.     Механізм посадки та дозуючий пристрій:

Основний вузол картоплесаджалки — бункер із шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом та кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7 - 18,2 (мураха, число ланок 98), на ній встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі ємністю 20 літрів виготовлений з листової сталі завтовшки
0,8мм. На задню частину бункера встановлюється пристрій барабанного типу, що дозує, для дозованого внесення мінеральних добрив.

Кільоподібний сошник картоплесаджалки виготовлений з листової сталі товщиною 2 мм. Кіль сошника посилений, товщина – 3 мм.

Для загортання посадженої картоплі та створення ґрунтового гребеня на раму із сталевого куточка 32х32х3 мм, встановлені регульовані дискові підгортачі діаметром 275 мм та товщиною 2 мм. Плавне та надійне обертання кожного диска забезпечує пару 202 підшипників.

3.     Причіпний вузол:

Залежно від моделі тягового агрегату, картоплесаджалка може комплектуватися різними причіпними вузлами. Причіпний вузол кріпиться за допомогою болтових з'єднань до спеціального кронштейна. Для забезпечення стабільної роботи картоплесаджалки на нерівностях ґрунту, кронштейн закріплений на рухомій втулці.

Стандартна комплектація:

картоплесаджалка з бункером для внесення мінеральних добрив;
причіпний пристрій;
приводні колеса – 2 шт.;
дискові загортачі – 2 шт.;
сошник кільоподібного типу.
Технічні характеристики:

габаритні розміри: 900х700х950 мм;
ємність бункера для картоплі: 20 л;
ємність бункера для добрив: 4 л;
тип добрив: сухе, гранульоване;
крок посадки картоплі: Z2 – 36 ≈ 200 мм (базова установка), Z1 – 26 ≈ 250 мм (потрібно вилучення з ланцюга 2 ланок);
глибина посадки: 50 – 100 мм;
рекомендований діаметр картоплі: 40 мм;
ширина колії: 550, 650 мм;
вага: 36 кг
