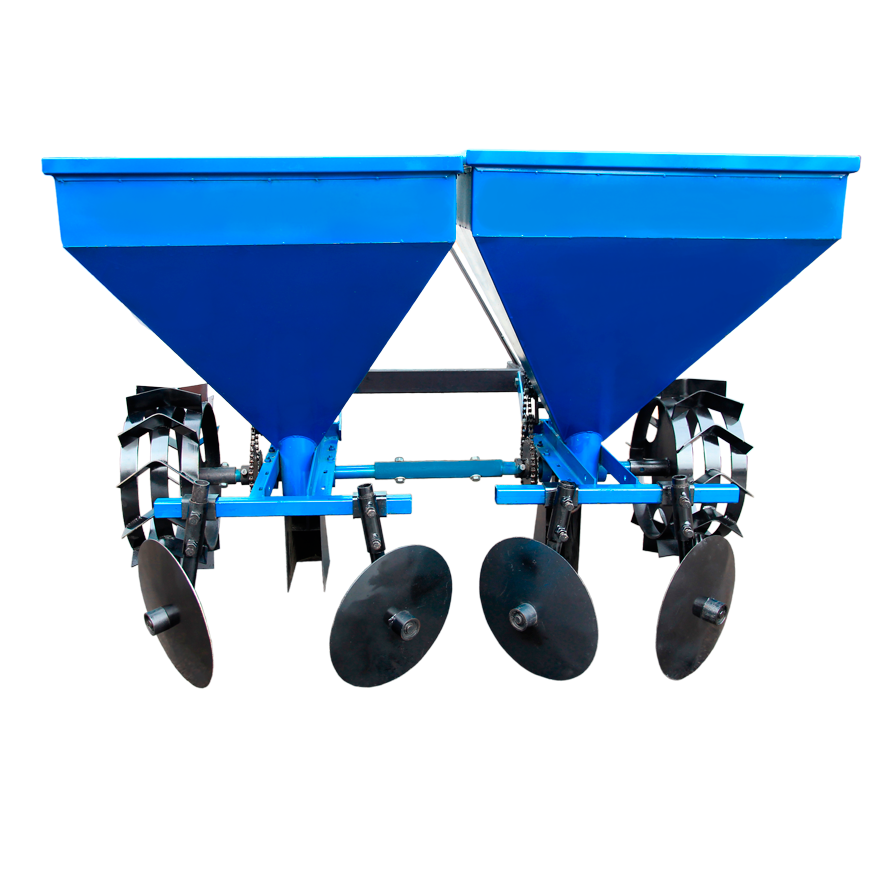

Картоплесаджалка 2-рядна до мінітрактора КС 12

Картоплесаджалка 2-рядна до мінітрактора КС 12

Дворядна картоплесаджалка до міні-трактора є продовженням лінійки сажалок нашого виробництва. Характерною особливістю даної моделі є наявність двох збільшених бункерів, ефективний обсяг яких становить по 60л. Картоплесаджалка КС12 може бути агрегатована кмінітракторам, оснащеним 3х точковим причіпним пристроєм.

Особливості конструкції:

Приєднання до міні-трактора здійснюється за допомогою 3-х точкового причіпного пристрою. В основі причіпного вузла встановлені універсальні двосторонні пальці (Ø22 мм та Ø27 мм). У верхній точці кріплення є два отвори Ø22,5 мм і Ø 27 мм.Дані параметри підходять для підключення до тракторів типу Т-25 і Т-40.

Дозуючий пристрій заснований на ланцюговій передачі, що добре зарекомендувала себе в наших попередніх розробках, в якій кошики під картопля кріпляться до ланцюга. Ланцюг має 104 ланки, встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок.

Бункер виготовлений із листової сталі товщиною 1 мм. Рамка в основі картоплесаджалки КС12 виконана з куточка 40х40х4 мм. Хомут кріплення талрепа до бункера має товщину 5 мм, а відповідна пластина кріплення товщину 8 мм. Нижня основа причіпного пристрою виготовлена ​​із сталевої смуги 6х40 мм.

Колеса-ґрунтозачепи мають діаметр 318 мм, товщина обода становить 4 мм, ширина 150мм. Привідний вал має діаметр 30 мм. Вали картоплесаджалки з'єднані між собою спеціальною втулкою. Кожен бункер має індивідуальний привід із зірками.

Сошник виготовлений із листової сталі товщиною 2 мм.

Для підгортання посадженої картоплі встановлені дискові підгортачі діаметром 275 мм, виготовлені з листової сталі товщиною 2 мм. Встановлено пару 202 підшипників.

Є можливість регулювання кроку посадки в ряду, доступні варіанти для встановлення 200 мм та 250 мм. Ширина міжрядь фіксована – 600 мм.

Можливий варіант додаткової опції - установки сидіння для оператора. Картоплесаджалка має кронштейни для встановлення несучих профілів, на які за допомогою хомутів може встановлюватися дане сидіння.

Принцип дії:

Обертальний момент від коліс картоплесаджалки передається на вал, на якому встановлені зірки, за допомогою яких здійснюється регулювання кроку посадки в ряду. Привідні зірки з'єднані з зіркою верхнього валу ланцюговою передачею, є заспокійник ланцюга. Усередині шахти також встановлена ​​пара зірок – верхня та нижня, які з'єднані між собою ланцюгом, на якому встановлені комірки для картоплі.

За допомогою кільоподібного сошника картоплесаджалка нарізає грядку. Покладена картопля засипається за допомогою дискових підгортань.

Оптимальна робоча швидкість мінітрактору становить 5 км/год.

Стандартна комплектація:

причіпний пристрій на 3 крапки;
картоплесаджалка (2 бункери);
приводні колеса – 2 шт.;
дискові загортачі – 4 шт.;
сошник кільоподібного типу – 2 шт.
Додаткова комплектація:

Бункер для внесення мінеральних добрив (може бути встановлений окремо, якщо ви вже маєте картоплесаджалку).

Технічні характеристики:

габаритні розміри одного бункера: 875х800х960 мм.
вага: 105 кг.
