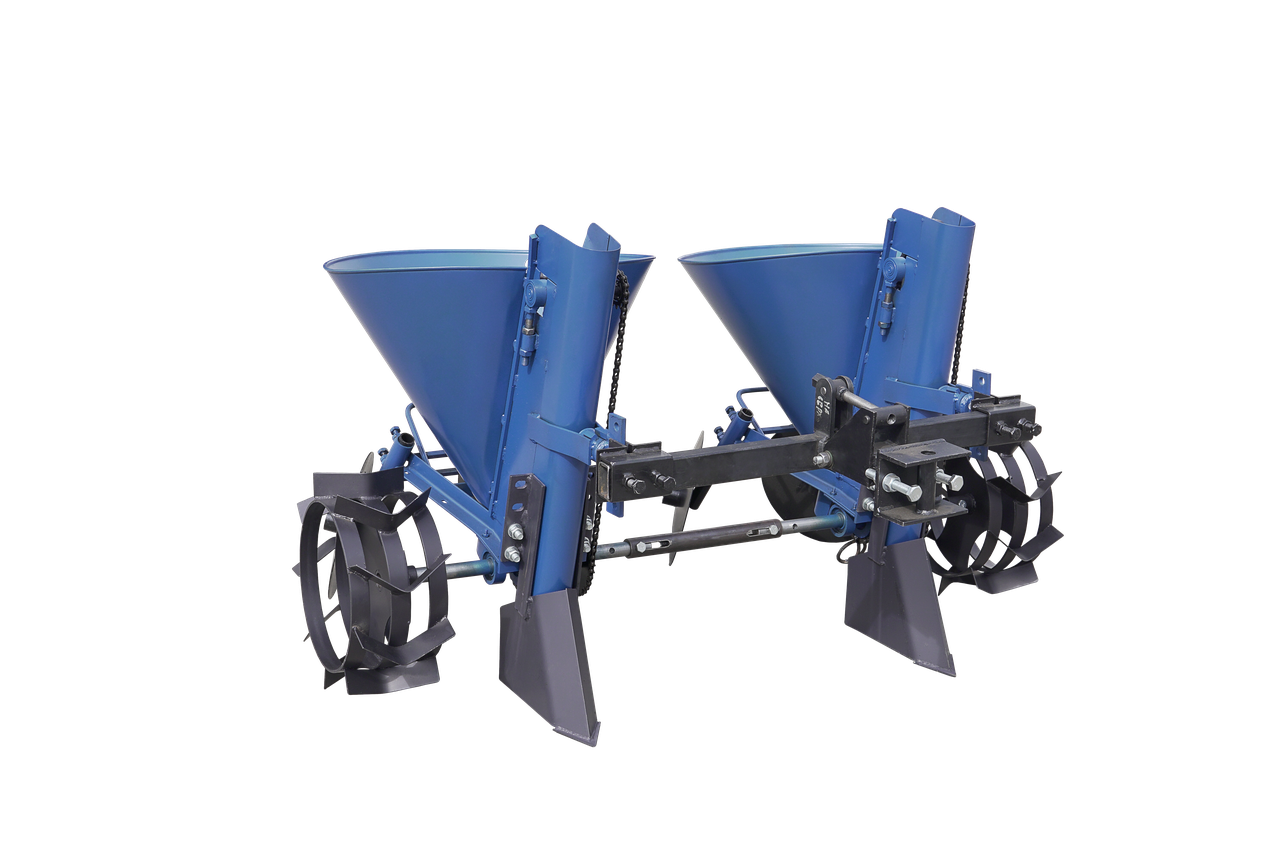

Дворядна ланцюгова картоплесаджалка призначена для механізації посадки картоплі за допомогою серійного мототрактора. Ця модель розроблена на основі ланцюгової картоплесаджалки АПК-Ц, що добре зарекомендувала себе.

Принцип дії картоплесаджалки

Привід механізму посадки приводиться в дію від опорних коліс через вал приводу. Обертальний момент з приводного валу передається на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Ланцюгова передача укомплектована двома провідними зірочками з 36 і 26 зубами. Регулювання кроку посадки здійснюється шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку 200 мм на крок 250 мм знадобиться вилучення з ланцюга двох ланок.

Конструкція основних вузлів картоплесаджалки для мототрактора

1. Опорні колеса та приводний вал:

колеса-ґрунтозачепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм;
діаметр приводного валу – 25 мм.
Вали двох картоплесаджалок з'єднані між собою спеціальною втулкою.

2. Механізм посадки

Основний вузол картоплесаджалки – бункер із шахтою, в якій розміщено механізм посадки. У шахті розташовані опорні зірочки з ланцюгом та кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 (мураха, число ланок 98), на ній встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі ємністю 20 літрів виготовлений з листової сталі завтовшки
0,8мм.

Кільоподібний сошник картоплесаджалки виготовлений з листової сталі товщиною 2 мм. Кіль сошника посилений, товщина – 3 мм.

Для засипання посадженої картоплі землею та створення ґрунтового гребеня на раму із сталевого куточка 32 × 32 мм, із товщиною стінки 3 мм, встановлені регульовані дискові підгортачі діаметром 275 мм та товщиною 2 мм. Плавне та надійне обертання кожного диска забезпечує пару 202 підшипників.

3. Причіпний пристрій.

Характерною відмінністю даної моделі є спеціальний причіпний пристрій, який складається з рами та регульованого причіпного вузла. Дана конструкція дає можливість приєднати до мототрактора одночасно 2 картоплесаджалки. Вузли кріплення сажалок до рами є рухомими замками, що дозволяє регулювати ширину міжрядь в діапазоні 600-700 мм.

Стандартна комплектація:

картоплесаджалка ланцюгова - 2 шт.;
причіпний пристрій;
сполучний вал, що регулюється – 1 шт.;
приводні колеса – 2 шт.;
дискові загортачі – 4 шт.;
сошник кільоподібного типу – 2 шт.
Технічні характеристики:

Габаритні розміри: 1100×1380 (1480)×950 мм.
Крок посадки картоплі:
Z1 – 26 ≈ 250 мм.
Z2 – 36 ≈ 200 мм.
Глибина посадки – 50-100 мм.
Рекомендований діаметр картоплі – 40 мм.
Ширина колії – 600-700 мм (можливе регулювання).
Вага – 71,2 кг.
