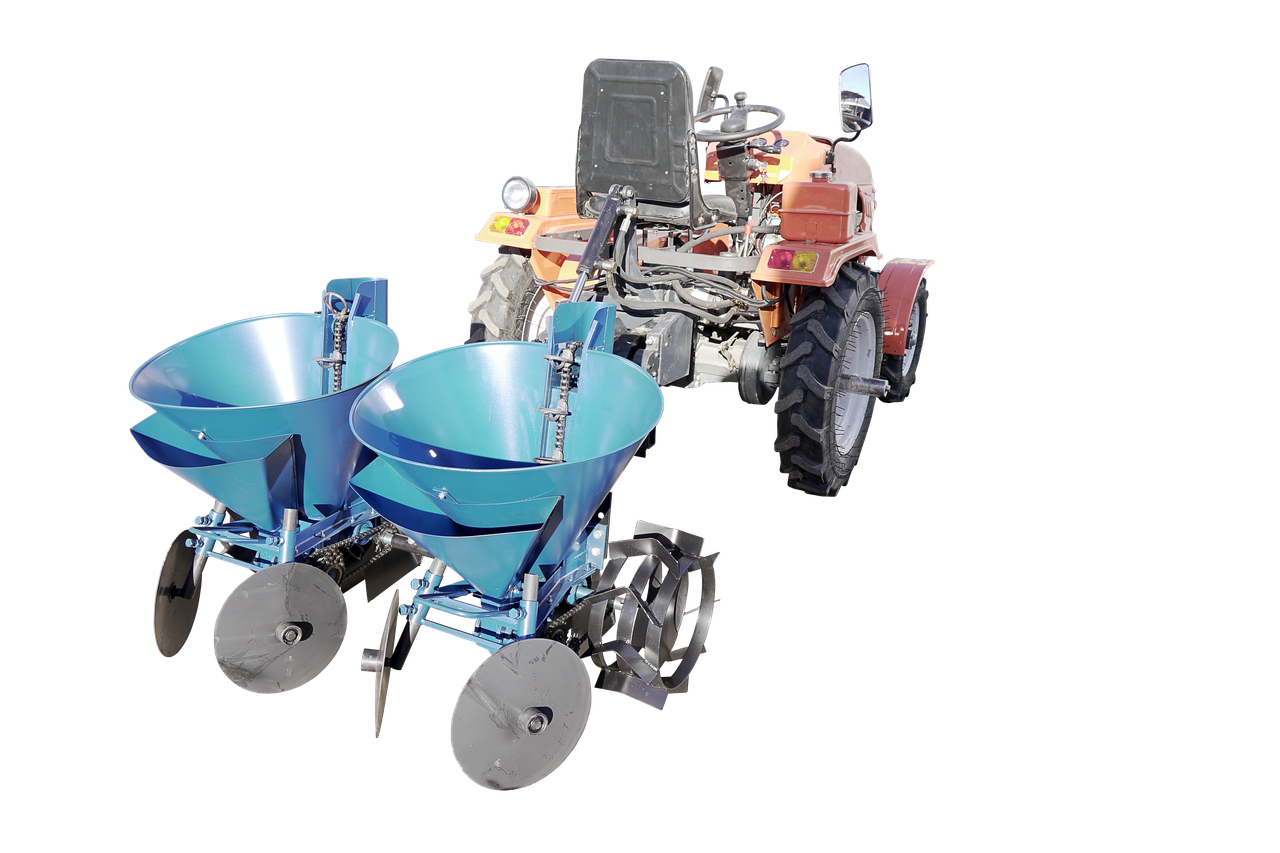

Картоплесаджалка 2-рядна ланцюгова з БДУ до мототрактора КС 19 (фіксоване міжряддя)

Дворядна ланцюгова картоплесаджалка з бункером для внесення мінеральних добрив призначена для механізації посадки картоплі та одночасного внесення добрив. Агрегатується із мототракторами. За основу взята ланцюгова картоплесаджалка АПК-Ц, що добре зарекомендувала себе.

Принцип дії картоплесаджалки з бункером для добрив

Привід механізму посадки приводиться в дію від опорних коліс через вал приводу. Обертальний момент з приводного валу передається на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Ланцюгова передача оснащена двома провідними зірочками з 36 і 26 зубами. Регулювання здійснюється шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку посадки 200 мм на крок 250 мм знадобиться вилучення з ланцюга двох ланок. Система внесення мінеральних добрив, аналогічно до механізму посадки, приводиться в дію через ланцюгову передачу.

Конструкція основних вузлів картоплесаджалки для мотоблоку

1. Опорні колеса та приводний вал:

колеса-ґрунтозачепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм;
діаметр приводного валу – 25 мм.
2. Механізм посадки та дозуючий пристрій

Основний вузол картоплесаджалки – бункер із шахтою, в якій розміщено механізм посадки. У шахті розташовані опорні зірочки з ланцюгом та кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 (мураха, число ланок 98), на ній встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі ємністю 20 літрів виготовлений з листової сталі завтовшки
0,8мм. На задню частину бункера встановлюється пристрій барабанного типу, що дозує, для дозованого внесення мінеральних добрив.

Кільоподібний сошник картоплесаджалки виготовлений з листової сталі товщиною 2 мм. Кіль сошника посилений, товщина – 3 мм.

Для засипання посадженої картоплі землею та створення ґрунтового гребеня на раму із сталевого куточка 32 × 32 мм, із товщиною стінки 3 мм, встановлені регульовані дискові підгортачі діаметром 275 мм та товщиною 2 мм. Плавне та надійне обертання кожного диска забезпечує пару 202 підшипників.

3. Причіпний вузол

Характерною відмінністю даної моделі є спеціальний причіпний пристрій, який дозволяє складається з рами та регульованого причіпного вузла. Дана конструкція дозволяє приєднати до мототрактор одночасно дві однорядні картоплесаджалки. Вузли кріплення сажалки до рами приварені, що дозволяє використовувати зброю тільки з фіксованою шириною міжрядь – 600 мм.

Стандартна комплектація:

картоплесаджалка ланцюгова з бункером для внесення мінеральних добрив – 2 шт.;
причіпний пристрій;
сполучна втулка – 1 шт.;
приводні колеса – 2 шт.;
дискові загортачі – 4 шт.;
сошник кільоподібного типу – 2 шт.
Технічні характеристики:

Габаритні розміри: 1100×1380×950 мм.
Місткість бункера для картоплі – 20 л.
Місткість бункера для добрив – 4 л.
Тип добрив: сухе, гранульоване.
Крок посадки картоплі та внесення добрив:
Z1 – 26 ≈ 250 мм.
Z2 – 36 ≈ 200 мм.
Глибина посадки – 50-100 мм.
Рекомендований діаметр картоплі – 40 мм.
Ширина колії – 600 мм.
Вага – 78,7 кг.
